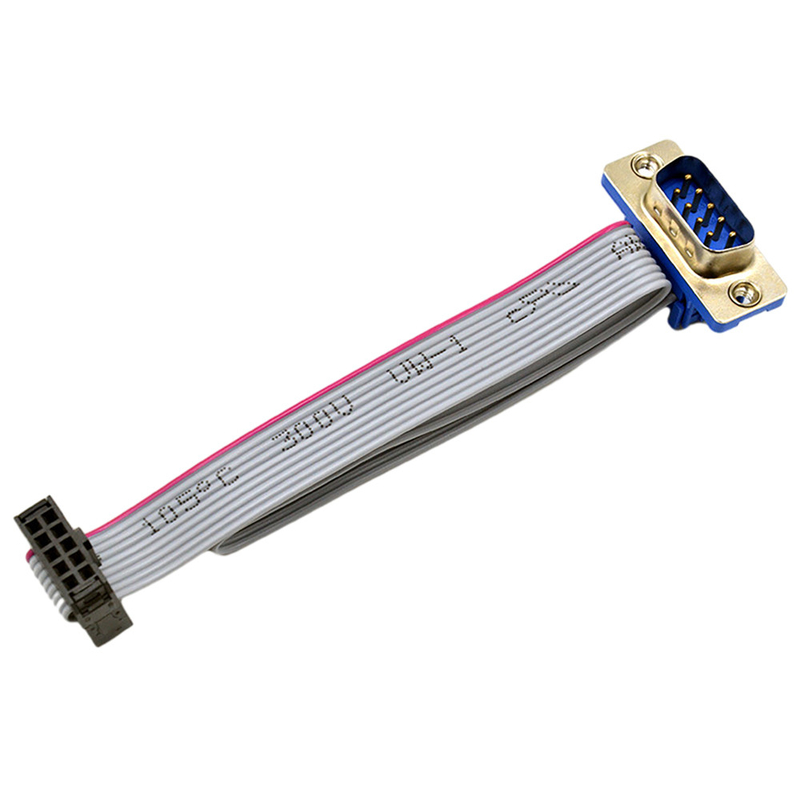

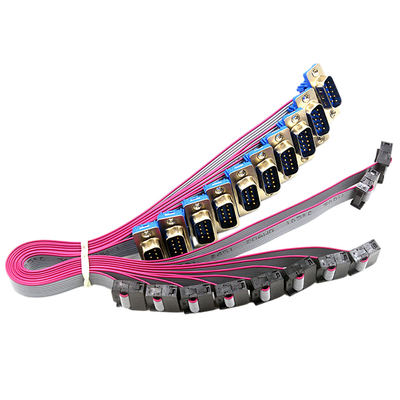

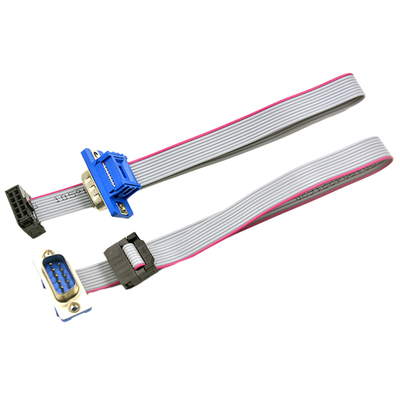

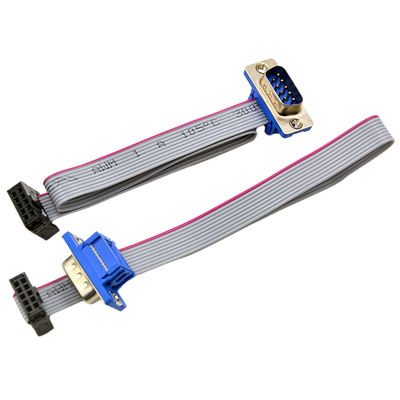

Kabel taśmowy OEM 2,54 mm IDC DB9 męski żeński do montażu na panelu

Opis produktu:

Zespoły kablowe IDC są idealnym rozwiązaniem dla Twoich potrzeb w zakresie okablowania i okablowania.Dzięki rastrze 2,54 mm te zespoły kabli są przeznaczone do szybkiej transmisji danych i są wyposażone w złącze IDC (Insulation Displacement Connector), które zapewnia niezawodne i bezpieczne połączenia w aplikacjach.Nasze zespoły kabli IDC są wykonane z kombinacji płaskich kabli taśmowych i materiałów przewodzących, takich jak miedź OFC, czysta miedź i miedź cynowana, z opcjami grubości drutu od AWG32# do AWG28#.Zakres temperatur wynosi -25 ℃ ~ + 85 ℃, co czyni je idealnymi do różnych zastosowań.Nasze zestawy kabli IDC doskonale nadają się zarówno do zastosowań komercyjnych, jak i przemysłowych i zapewniają wydajny sposób łączenia urządzeń elektronicznych.

Cechy:

• Nazwa produktu: Zespoły kabli IDC
• Materiał izolacyjny: silikon, pcv, HDPE., TPE, itp.
• Typ kabla: UL2651, UL2464, UL2468
• Typ złącza: złącze przemieszczenia izolacji
• Długość kabla: minimum 50 mm
• Certyfikacja: UL, RoHS, REACH
• przewód UL2464
• Rozstaw 2,54 mm
• Złącze przesunięcia izolacji

Aplikacje:

Złącza i złącza są szeroko stosowane w różnych komputerach, instrumentach, maszynach, urządzeniach, samochodach, telewizorach kolorowych i klimatyzatorach.Dodatkowo można je znaleźć w wyświetlaczach LED, płytach DVD i VCD.

Zapewniają niezawodny i ekonomiczny sposób łączenia dwóch komponentów, łączenia obwodów i systemów, przy jednoczesnym zapewnieniu transmisji sygnałów cyfrowych lub analogowych.

Aby zapewnić szybkie, bezbłędne działanie i długotrwałą wydajność, wybór odpowiedniego złącza ma kluczowe znaczenie.

Ważne jest, aby wybrać złącza do konkretnych zastosowań, ponieważ różnią się one rozmiarem i typem w zależności od urządzenia, w którym są używane.

Parametry techniczne:

Ten typ płaskiego kabla jest szary z czerwoną krawędzią i nadrukiem.Inne dostępne kolory to czarny, żółty i czerwony i można je dostosować.Ma odstęp między liniami 1,27 mm i specyfikację przewodu 28AWG.Materiał struktury drutu miedzianego jest najpierw powlekany, a następnie skręcany drut miedziany ocynowany.

Przewód miedziany ma średnicę 7/0,12 mm, chociaż dostępne są również inne rozmiary, takie jak 7/0,08 mm, 7/0,09 mm, 7/0,1 mm, 7/0,16 mm i 7/0,2 mm z 7 żyłami miedzianego drutu dostępny.Pakowanie odbywa się w wiązkach po 10 sztuk, pakowanych w worki i pudełka, w sumie 250 stóp/76,5 m lub 500 stóp/153 m.Średnica przewodu wynosi 0,12 ± 0,005 mm, a współczynnik wydłużenia przewodu wynosi 18% i więcej.Jego przekrój poprzeczny przewodu wynosi 0,36 mm2, a odległość między żyłami wynosi 10,7 mm.

Grubość izolacji to minimum 0,10 mm i średnio 0,23 mm.Grubość drutu wynosi 0,9 ± 0,05 mm, a izolacja ma 100,00% wydłużenia.Wytrzymałość izolatora na rozciąganie wynosi 1,066 kg/m², przy próbie iskier 3,0 KV/0,15 SPC i napięciu wytrzymywanym 2 KV 10 mA/.Rezystancja przewodu wynosi ≤ 237 omów/RM, a rezystancja izolacji ≥ 100 m omów/RM.Pojemność wynosi 40 PF/M, a impedancja wynosi 100 omów.Temperatura pracy wynosi od -40°C do +105°C, a osłona izolacyjna to przyjazny dla środowiska PVC 45P (RoHS) 8058 szary.

Pod względem wymagań testowych, wygląd powinien być dobry, bez wad wtrysku na częściach z tworzyw sztucznych, a części metalowe nie powinny mieć żadnych rys, odkształceń itp. Wydajność włączania i wyłączania musi spełniać określone wymagania.

Dostosowywanie:

Indywidualne usługi dla produktu, zespołów kabli IDC, firmy RCH, model IDC001, pochodzących z miasta Dongguan w Chinach, posiadających certyfikaty IATF16949 i ISO9001.Minimalna ilość zamówienia to 500 sztuk, cena waha się od 0,05 USD do 5,0 USD za sztukę.W każdej torebce pakowane jest 100 sztuk.Czas dostawy wynosi od 2 do 4 tygodni.Opcje płatności obejmują TT, Paypal i Western Union.Możliwości dostaw to 100 000 sztuk tygodniowo.Dostępne rozmiary podziałki to 0,8 mm, 1,0 mm, 1,27 mm, 2,0 mm, 2,50 mm, 2,54 mm i 3,96 mm.Zakres temperatur wynosi -25 ℃ ~ + 85 ℃.Przewodnikami mogą być miedź OFC, czysta miedź lub miedź cynowana, a materiały izolacyjne obejmują silikon, PVC, HDPE, TPE i .Szczególny nacisk kładziony jest na kable płaskie, przewody UL2464 i UL2468.

Możemy wyprodukować serie wiązek przewodów:
1. Motoryzacja, motocykl, autobus, rower, kabel do ciężarówek
2. Kabel elektryczny i wiązka przewodów
3. Audio, wideo, kabel radiowy i wiązka przewodów iso
4. Wiązka przewodów przemysłowych
5. Wiązka przewodów urządzenia domowego
6. Przewód bezpiecznika, wiązka przewodów maszyny do gier
7. Zasilanie, LVD, płaskie RCA, wiązka kabli USB
8.Zespoły kabli sterowania i okablowania panelu
9. Kabel i uprząż sprzętu medycznego
10. Wiązka przewodów modeli samolotów

Wsparcie i usługi:

Zapewniamy wsparcie techniczne i serwis dla naszych zestawów kabli IDC.Nasz zespół doświadczonych inżynierów chętnie odpowie na pytania dotyczące instalacji, konserwacji i rozwiązywania problemów.Świadczymy również niestandardowe usługi inżynieryjne, w tym projektowanie i wytwarzanie niestandardowych zespołów.

Nasz zespół pomocy technicznej jest dostępny 24 godziny na dobę, 7 dni w tygodniu, aby odpowiedzieć na Twoje pytania i udzielić wskazówek.Mamy obszerną bazę informacji o produktach i przewodniki rozwiązywania problemów, które pomogą Ci wykonać zadanie.Prowadzimy również szkolenia dotyczące naszych produktów i usług.

Nasz zespół serwisowy świadczy usługi naprawcze i konserwacyjne na miejscu.Oferujemy również pełen zakres usług instalacyjnych, testowych i certyfikacyjnych.Posiadamy specjalistyczną wiedzę, aby zapewnić, że Twoje systemy działają z optymalną wydajnością.

Pakowanie i wysyłka:

Pakowanie i wysyłka zestawów kabli IDC:

Zespoły kabli IDC zostaną zapakowane w zapieczętowane torby plastikowe, zabezpieczone materiałami odpornymi na wstrząsy, a następnie bezpiecznie umieszczone w pudłach z tektury falistej.Pudełka zostaną oznakowane opisem produktu, numerem partii i ilością.Pudła zostaną następnie zapieczętowane plastikowymi lub metalowymi taśmami lub folią termokurczliwą.

Pudełka będą wysyłane drogą lądową, powietrzną lub morską, w zależności od potrzeb klienta.Wysyłka zostanie zrealizowana przez renomowanego przewoźnika.Informacje o śledzeniu zostaną dostarczone klientowi w celu śledzenia przesyłki.
